Touch Panel Controller Board, Standard Matrix (GOP-4/-7), Made in Germany

Flexibles OEM Touch Screen Controller Board, für die Industrie. Von Fujitsu.

ab 60,30 €

Inkl. MwSt.

	Katalognr.	Artikelbezeichnung	Details	Preis pro Einheit (Inkl. MwSt.)	Menge
	CS1108	GOC-4-BOARD-nPnP	4-Draht-Touch-Panel-Controller Board	60,30
	CS1126	GOC-4-Kontroller-USB	4-Draht-Touch-Panel-Controller Board	60,30
	CS1104	GOC-7-BOARD-nPnP-Neu	7-Draht-Touch-Panel-Controller Board	60,30

Bitte wählen Sie die gewünschte Variante											×

CS1108	GOC-4-BOARD-nPnP	4-Draht-Touch-Panel-Controller Board	60,30	60,30	56,68	56,07	55,48	54,87	54,26	Menge:
CS1126	GOC-4-Kontroller-USB	4-Draht-Touch-Panel-Controller Board	60,30	60,30	56,68	56,07	55,48	54,87	54,26	Menge:
CS1104	GOC-7-BOARD-nPnP-Neu	7-Draht-Touch-Panel-Controller Board	60,30	60,30	56,68	56,07	55,48	54,87	54,26	Menge:

Standard Controller für Touch Screens, OEM Controller Board
Diese qualitativ hochwertigen 7-Draht Touch Panel Controller sind von Fujitsu speziell zu den Touch Panels der Serie GOP-7 entwickelt worden.
Features
Das Controller Board kann als OEM-Modul in eigene Anwendungen implementiert werden. Der Standard Controller kann über den 7poligen 0-Kraft FPC-Steckverbinder direkt an die 7-Draht Touch Panels angeschlossen werden. Die serielle Schnittstelle zum Host wird asynchron, bidirektional mit einer Baud Rate von 9600 bps betrieben. Das Datenformat besteht aus 1 Start-Bit, 8 Daten-Bits gefolgt von einem Stop-Bit. Auf dem Board befindet sich ein RS-232C Pegelwandler, so dass der Controller direkt an einen PC angeschlossen werden kann. Treibersoftware steht zur Verfügung. Der Controller arbeitet stromsparend. Er schaltet automatisch in einen Sleepmode, wenn keine Berührung des Touch Panels registriert wird. Die Abtastrate ist in Grenzen (6 - 100sps) einstellbar. Das Bord wird geometrisch über eine Teach-In-Prozedur an das Touch Panel angepasst. Die dabei gewonnenen Parameter werden in einem EEPROM on Board gespeichert. Betriebstemperaturbereich beträgt 0 - 45°C.

Mechanische Daten
Abmaße:	100 x 40 x 6 mm
Gewicht:	0,03 kg

Elektrische Daten
Betriebsspannung:	4,5 bis 5,5 V
Stromaufnahme Online:	57 mA
Stromaufnahme Sleep-Mode:	17.000 µA
Anschluss:	RS232
Betriebsspannung:	± 0,5 V

Umwelt
Betriebstemperatur:	von 0 °C bis 45 °C
Lagertemperatur:	von -20 °C bis +60 °C
Luftfeuchtigkeit:	20 - 90 %HR

Zubehör

	Katalognr.	Artikelbezeichnung	Details	Preis pro Einheit (Inkl. MwSt.)	Menge
	ZK1295	GKA-441Anschlußkabel Touchpanel Kontroller	Anschlusskabel RS232/Power über PS/2	18,24

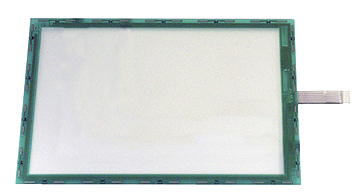

	TS1090	GOP-4-210-046-SF	8,4 Zoll/Stift+Finger/Kabel 75 mm	51,00
	TS1054	GOP-7-210-046-SF	8,4 Zoll/Stift+Finger/Kabel 46 mm	86,88
\r	TS1055	\rGOP-7-264-046-SF	10,4 Zoll/Stift+Finger/Kabel 46 mm	115,43
\r	TS1056	\rGOP-7-307(12.1”)-046-SF	12,1 Zoll/Stift+Finger/Kabel 46 mm	111,23
\r	TS1057	\rGOP-7-381(15”)-046-SF 1,1mm	15 Zoll/Stift+Finger/Kabel 46 mm, Glas 1,1mm	211,44
\r	TS1073	\rGOP-7-381(15”)-046-SF 1,8mm	15 Zoll/Stift+Finger/Kabel 46 mm, Glas 1,8mm	211,44
\r	TS1074	\rGOP-7-381(17”)-046-SF 1,8mm	17” Zoll/Finger/Kabel 46 mm, Glas 1,8mm	236,64
	TX1002	GOP-Stylus	Schreibstift für Touch Panel	11,86

Bitte wählen Sie die gewünschte Variante											×

ZK1295	GKA-441Anschlußkabel Touchpanel Kontroller	Anschlusskabel RS232/Power über PS/2	18,24	18,24	17,15	16,97	16,78	16,60	16,42	Menge:
TS1090	GOP-4-210-046-SF	8,4 Zoll/Stift+Finger/Kabel 75 mm	51,00	51,00	47,95	47,43	46,92	46,41	45,90	Menge:
TS1054	GOP-7-210-046-SF	8,4 Zoll/Stift+Finger/Kabel 46 mm	86,88	86,88	81,67	80,80	79,93	79,06	78,19	Menge:
TS1055	GOP-7-264-046-SF	10,4 Zoll/Stift+Finger/Kabel 46 mm	115,43	115,43	108,50	107,35	106,20	105,04	103,89	Menge:
TS1056	GOP-7-307(12.1”)-046-SF	12,1 Zoll/Stift+Finger/Kabel 46 mm	111,23	111,23	104,55	103,45	102,33	101,22	100,10	Menge:
TS1057	GOP-7-381(15”)-046-SF 1,1mm	15 Zoll/Stift+Finger/Kabel 46 mm, Glas 1,1mm	211,44	211,44	198,75	196,64	194,53	192,41	190,29	Menge:
TS1073	GOP-7-381(15”)-046-SF 1,8mm	15 Zoll/Stift+Finger/Kabel 46 mm, Glas 1,8mm	211,44	211,44	198,75	196,64	194,53	192,41	190,29	Menge:
TS1074	GOP-7-381(17”)-046-SF 1,8mm	17” Zoll/Finger/Kabel 46 mm, Glas 1,8mm	236,64	236,64	222,45	220,08	217,71	215,34	212,97	Menge:
TX1002	GOP-Stylus	Schreibstift für Touch Panel	11,86	11,86	10,97	10,79	10,56	10,38	10,20	Menge:
